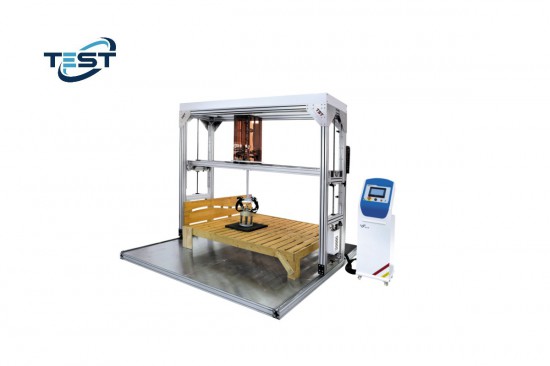

椅凳，床铺面冲击测试仪适用于家庭，宾馆，旅馆，饭店等场合使用的各种桌类家具的出厂成品桌类家具，椅，凳类家具冲击试验。不适用于转椅、儿童用椅和陶瓷、藤柳等材料制作的椅、凳类家具。
型号:TST-C1036A
一、原理：
本试验机模拟桌、椅、柜、床在正常使用和习惯误用时，相关部位受到一次性或重复性载荷的条件下所具有的强度或承受能力的试验，用于检验产品在偶然遇到冲击载荷条件下所具有的强度。
二、依据标准：
1）、GB/T 10357.1-2013《 家具力学性能试验 第1部分:桌类强度和耐久性》
5.1.3桌面垂直冲击试验
2）、GB∕T 10357.3-2013《家具力学性能试验 第3部分：椅凳类强度和耐久性》
4.12座面冲击试验 4.13椅背冲击试验 4.14扶手冲击试验
3）、GB∕T 10357.6-2013《家具力学性能试验 第6部分 单层床强度和耐久性》
4.6床铺面冲击载荷试验
4）、QB/T 4935-2016《办公家具 屏风桌》
7.7.7桌面垂直耐久性
5）、GB 28478-2012《户外休闲家具安全性能要求 桌椅类产品》
7.7.9座面冲击
6）、GB 28007-2011《儿童家具通用技术条件》
桌台类-桌面垂直冲击试验（即10357.1-2013 5.1.3的测试方法）
椅凳类-座面冲击试验、 塑料座面附加冲击试验
座面往复冲击耐久性试验、 床类-床铺面冲击试验
3、技术参数：
|
项目 |
规格 |
|
|
冲击头规格 |
Φ=200mm，球面半径=300mm，倒圆R=12mm |
|
|
测试次数 |
0-999999任意设定 |
|
|
测试速度 |
5-30次/分 可任意设定 |
|
|
气源 |
7kgf/cm^2（外接） |
|
|
运动行程 |
光纤开关可自由调节气缸的行程 |
|
|
电源 |
1∮ AC 380V 50Hz 10A |
|
|
整机尺寸（长*宽*高） |
1460*1260*2500mm |
|
|
重量约 |
500KG |
|
4、仪器特点：
1、采用人性化的安装方式：操作便捷、维护简单；
2、采用德国 Festo 方型气缸。80*350mm。作冲击传动结构。该气缸具有高度可靠性。密封性好等优点。
3、配合其 2 位 5 通精密 24V 电磁阀作气源驱动元件。结合本公司自主研发的消声装置，可使气体声音降到最小，气缸出力平稳，无需维护。
4、气源采用德国 Festo AM5C 油雾分离器作处理元件。该元件可有效去除气体中杂质及水。可有效的 保护好气缸及其附属元件。该元件可以实现自动溢水功能。省去人工排水的麻烦。
5、采用 24V 安全电压的电磁吸盘作冲击头的吸附装置，该装置最大吸力可达 120KG。使机台在低压工
作环境中，确保测试人员的安全。
6、冲击高度调整采用欧姆龙对射式光纤放大器作高度限位装置，误差±1mm。可有效确保测量高度。
