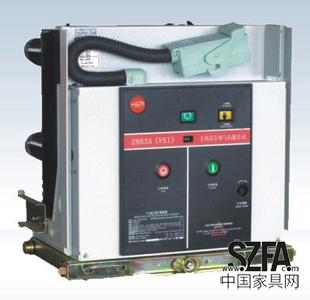

产品介绍一、 概述VS1系列真空断路器为额定电压12KV，三相交流50Hz的高压户内开关设备，是引进瑞士ABB公司技术结合国内行业发展状态生产能力开发制造的产品。该产品总体结构为开头本体与操动机构一体安装的形式，采用复合绝缘结构，无污染、无爆炸危险、绝缘水平高。本系列产品的操动机构为弹簧储能式，可以用交流操作或手动操作。产品属性二、 主要技术参数名称 单位 数据 31.5KA 40KA 50KA额定电压 KV 12最高工作电压 KV 12额定电流 A 1250,1600,2000,2500 1250,1600,2500,3150 1250,2500,3150额定短路开断电流 KA 31.5 40 50额定短路开合电流（峰值） KA 80 100 125额定峰值耐受电流 KA 80 100 1254s额定短时耐受电流 KA 31.5 40 50额定绝缘水平 工频耐压（额定开断前后） KV 42（断口48） 冲击耐压（额定开断前后） 75（断口84）额定操作顺序 分 0.3s 合分 180s 合分机械寿命 次 10000额定短路开断电流开断次数 次 50操动机构额定合闸电压（直流） V 110,220操动机构额定分闸电压（直流） V 110，220触头开距 mm 11±1其他说明工作原理 真空断路器的工作原理是：当动、静触头在操作机构的作用下分闸时，触头间产生电弧，触头表面在高温下挥发出蒸汽，由于触头设计为特殊形状，在电流通过时产生一磁场，电弧在此磁场作用下沿触头表面切线方向快速运动，在金属圆筒(屏蔽罩)上凝结了部分金属蒸汽，电弧在自然过零时就熄灭了，触头间的介质强度又迅速恢复起来。交易说明支付宝或者银行转账交易
