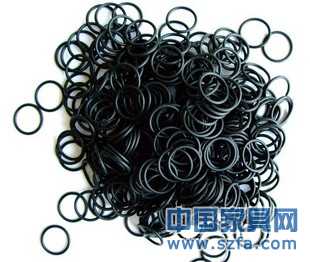

品牌:台湾沃尔顶密封（OTP）
型号:O-005TW
规格:齐全
起订:1000个
供应:176900个
发货:1天内
立即购买
一、如何合理设计O型圈沟槽尺寸
沟槽中的O型圈在介质压力驱使下会发生变形，O型圈边缘部分会流入间隙位置达到O型圈密封功能。O型圈受到的压力越大，致使O型圈变形越大，则O型圈将获得更好的密封效果。在O型圈受到的压力超出其承受极限时，则O型圈会被挤入到间隙中，造成O型圈密封失效。为此O型圈沟槽设计时，必须合理搭配O型圈硬度、工作压力和间隙公差之间关系。并且在O型圈沟槽设计时，应使O型圈沟槽间隙尽可能小。实际作业中，不可避免地会遇到O型圈沟槽间隙较大，为避免O型圈被挤入到间隙中，应考虑选用抗挤出能力强和尺寸稳定性较好的材质做成O型圈，如聚氨酯材料O型圈。
O型圈硬度、工作压力、间隙公差之关系
作者：admin 发布于：2011-12-03 17:16
摘要：台湾沃尔顶密封 O型圈硬度、工作压力、间隙公差之关系
|
O型圈-线径/硬度/压力之关系-间隙公差
|
||||||||
|
|
硬度
|
35
|
70
|
105
|
140
|
175
|
210
|
350
|
|
SHOREA
|
KG/CM²
|
KG/CM²
|
KG/CM²
|
KG/CM²
|
KG/CM²
|
KG/CM²
|
KG/CM²
|
|
|
1.78
|
70
|
0.15
|
0.10
|
0.05
|
|
|
|
|
|
80
|
0.20
|
0.15
|
0.10
|
0.05
|
0.03
|
|
|
|
|
90
|
0.25
|
0.20
|
0.13
|
0.10
|
0.08
|
0.05
|
0.03
|
|
|
2.62
|
70
|
0.18
|
0.13
|
0.08
|
|
|
|
|
|
80
|
0.25
|
0.18
|
0.13
|
0.08
|
0.04
|
|
|
|
|
90
|
0.30
|
0.25
|
0.18
|
0.13
|
0.10
|
0.08
|
0.04
|
|
|
3.53
|
70
|
0.20
|
0.15
|
0.10
|
|
|
|
|
|
80
|
0.30
|
0.20
|
0.15
|
0.10
|
0.05
|
|
|
|
|
90
|
0.40
|
0.30
|
0.20
|
0.15
|
0.13
|
0.10
|
0.05
|
|
|
5.34
|
70
|
0.25
|
0.18
|
0.13
|
|
|
|
|
|
80
|
0.35
|
0.25
|
0.18
|
0.13
|
0.06
|
|
|
|
|
90
|
0.45
|
0.35
|
0.25
|
0.18
|
0.15
|
0.13
|
0.06
|
|
|
7.00
|
70
|
0.30
|
0.20
|
0.15
|
|
|
|
|
|
80
|
0.40
|
0.30
|
0.20
|
0.15
|
0.07
|
|
|
|
|
90
|
0.50
|
0.40
|
0.30
|
0.20
|
0.18
|
0.15
|
0.07
|
|
二、O型圈压缩永久变形
评定O型圈密封性能其中较为重要的一项指标即为所选材料的压缩永久变形性。在压力作用下，作为弹性元件的O型圈将产生弹性变形，随着O型圈所受压力增大，O型圈将会出现永久的塑性变形。压缩永久变形d可由下式确定：
d = (b0-b2)/(b0-b1)*100%式中：
评定O型圈密封性能其中较为重要的一项指标即为所选材料的压缩永久变形性。在压力作用下，作为弹性元件的O型圈将产生弹性变形，随着O型圈所受压力增大，O型圈将会出现永久的塑性变形。压缩永久变形d可由下式确定：
d = (b0-b2)/(b0-b1)*100%式中：
b0-原始厚度（即截面直径W）
b1-压缩状态下的厚度
b2-释放后的厚度
通常情况下，为防止O型圈出现永久的塑性变形，O型圈允许的最大压缩量在静密封中约为30%，在动密封中约为20%。
b1-压缩状态下的厚度
b2-释放后的厚度
通常情况下，为防止O型圈出现永久的塑性变形，O型圈允许的最大压缩量在静密封中约为30%，在动密封中约为20%。
三、O型圈等产品订货说明&交货期：
1/ O型圈等产品订货说明
1)我司有4000副模具，订购O型圈均免收模具费；
2) 我司包括o型圈在内的所有产品的原材料均为进口胶料；
3)我司设有o型圈最低采购量，o型圈最大采购量无限制；
4)我司有大量o型圈现货，欢迎咨询、订购。
2/ o型圈等产品交货期
1) o型圈有现货的隔天发货（15:00前订购现货O型圈一般可当天发货）；
2) 需要定做的o型圈，需15个工作日发货。
